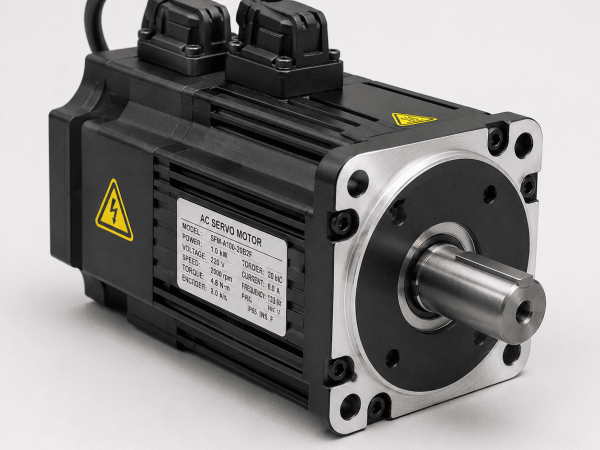

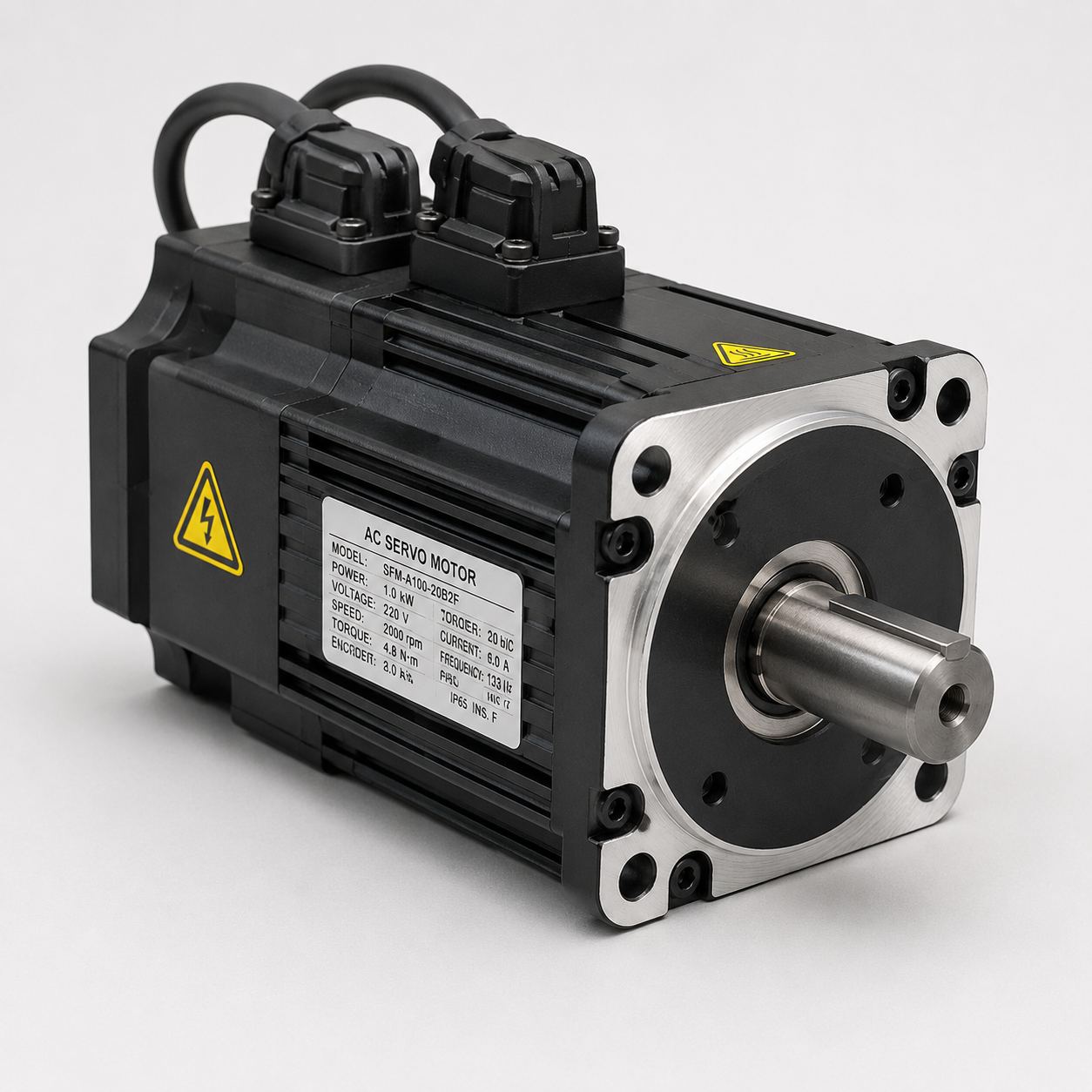

Как неправильная настройка приводит к поломке сервопривода

Сервопривод в станке, роботе или автоматической линии редко ломается «просто так»: за многими отказами стоит не заводской брак, а неправильная настройка. Когда параметры тока, скорости, ускорения, торможения и обратной связи выставлены наугад, оборудование сначала работает грубо, затем перегревается, начинает вибрировать и в итоге требует ремонт сервоприводов. Самое неприятное, что внешне такая поломка часто выглядит внезапной, хотя система долго подавала сигналы: шумела, дергалась, уходила в ошибки и теряла точность.

Сервопривод не терпит случайных параметров

Сервопривод — это не обычный электродвигатель, которому достаточно подать питание. Он работает в связке с серводрайвером, энкодером, контроллером, механической передачей и нагрузкой. Каждая команда проходит через систему управления: привод получает задание, сравнивает его с реальным положением вала и постоянно корректирует движение.

Если настройки подобраны неправильно, эта цепочка начинает конфликтовать сама с собой. Драйвер требует от двигателя слишком резкого разгона, мотор не успевает выйти на нужный режим, энкодер фиксирует отклонение, а электроника увеличивает ток. Так появляется перегрузка, нагрев, вибрация и ускоренный износ.

Особенно опасны универсальные настройки «как у соседнего станка». Даже одинаковые по мощности сервомоторы могут работать в разных условиях: с другой массой портала, другим редуктором, ременной передачей, шарико-винтовой парой, люфтом, трением и инерцией.

Ошибка в токе: прямой путь к перегреву

Одна из самых частых причин выхода сервопривода из строя — неверно заданные токовые ограничения. Если максимальный ток завышен, серводрайвер позволяет двигателю работать на пределе дольше, чем это безопасно. Сначала кажется, что станок стал мощнее и бодрее, но внутри обмотки сервомотора нагреваются, изоляция стареет, подшипники получают лишнюю нагрузку, а силовые элементы драйвера работают в тяжелом режиме.

Если ток, наоборот, занижен, появляются другие проблемы. Привод не может справиться с нагрузкой, ось не выходит на заданную скорость, система управления фиксирует ошибку позиционирования. Драйвер пытается компенсировать отставание, включаются частые коррекции, растет количество аварийных остановов.

Оба сценария вредны. В первом случае сервомотор может сгореть от перегрева, во втором — станок будет постоянно дергаться, останавливаться и создавать ударные нагрузки на механику.

Неправильное ускорение и торможение бьют по механике

Параметры разгона и замедления кажутся безобидными только на экране настройки. На практике именно они определяют, насколько резко ось стартует и останавливается. Если ускорение слишком высокое, сервопривод вынужден мгновенно преодолевать инерцию стола, портала, шпиндельного узла или другой нагрузки.

В этот момент страдает вся система:

• серводрайвер отдает повышенный ток;
• сервомотор греется;
• муфты получают ударную нагрузку;
• ремни растягиваются;
• редуктор изнашивается быстрее;
• шарико-винтовая пара работает с рывками;
• направляющие испытывают лишнее давление.

Слишком резкое торможение тоже опасно. Энергия движения должна куда-то уйти, и если тормозной резистор, цепь рекуперации или параметры замедления не соответствуют реальной нагрузке, драйвер может уходить в защиту по перенапряжению. Иногда такие остановки воспринимают как «каприз электроники», хотя причина лежит в неверной настройке динамики.

PID-регулятор: маленькие цифры с большими последствиями

В сервосистемах часто используются контуры регулирования положения, скорости и тока. Их настройка влияет на то, как быстро и точно привод реагирует на команду. Если коэффициенты усиления завышены, сервопривод становится нервным: ось дрожит, появляется гул, вибрация, перерегулирование и мелкие колебания около заданной точки.

Если коэффициенты слишком низкие, привод становится вялым. Он медленно реагирует, запаздывает, хуже держит позицию, допускает отклонения при резании, перемещении или работе под нагрузкой. В результате страдает точность, а контроллер постоянно пытается догнать команду.

Самая неприятная ситуация — резонанс. Неправильная настройка регулятора может совпасть с собственной частотой механики. Тогда станок начинает вибрировать особенно сильно, а подшипники, крепления, ремни, энкодер и соединения получают нагрузку, для которой они не рассчитаны.

Обратная связь: когда энкодер «говорит» неправду

Энкодер сообщает системе управления положение и скорость вала. Если в настройках указан неверный тип датчика, неправильное разрешение, ошибочная распиновка или некорректное направление счета, сервопривод начинает получать искаженные данные.

Иногда последствия проявляются сразу: ось двигается не туда, двигатель рывком уходит в аварию, появляется ошибка обратной связи. Но бывает и мягкий вариант: привод вроде работает, но слегка подрагивает, хуже держит позицию, теряет ноль или периодически останавливается.

Проблемы с обратной связью опасны тем, что драйвер начинает исправлять ошибку, которой на самом деле нет. Он увеличивает ток, меняет скорость, дергает мотор, а механика получает лишние микроперемещения. Для станка с ЧПУ это означает ухудшение поверхности, неточную геометрию детали и риск повреждения инструмента.

Несовпадение нагрузки и настроек двигателя

Каждый сервопривод рассчитан на определенную нагрузку, момент инерции и режим работы. Если в параметрах драйвера не учтены масса оси, передаточное число редуктора, шаг винта, диаметр шкива или сопротивление механики, система будет работать неправильно.

Например, тяжелый портал требует плавного разгона и достаточного момента. Если его настроить как легкую ось, привод будет постоянно перегружаться. А легкий механизм при слишком агрессивных настройках начнет прыгать, звенеть и вибрировать.

Опасность в том, что серводрайвер не всегда понимает причину перегрузки. Он видит только результат: заданное положение не совпадает с фактическим, ток растет, температура повышается. Поэтому ремонт после такой эксплуатации может затронуть не только электронику, но и механику: муфты, подшипники, редуктор, ШВП и крепления.

Неверные лимиты скорости и хода

Лимиты скорости, программные ограничения хода и параметры аварийной остановки нужны не для красоты. Они защищают привод и станок от ситуаций, в которых механика выходит за безопасные пределы.

Если максимальная скорость завышена, двигатель может работать в зоне, где момент уже недостаточен для стабильного управления нагрузкой. Ось начинает отставать, появляются ошибки следования, вибрации и резкие остановки. Если неправильно заданы границы перемещения, возможен удар в механический упор.

Даже единичный удар может привести к неприятным последствиям: сбивается энкодер, повреждается муфта, появляется люфт, деформируется крепление, а серводрайвер фиксирует перегрузку. После этого станок может еще запускаться, но точность уже будет потеряна.

Автонастройка не всегда спасает

Многие современные драйверы имеют функцию автонастройки. Она действительно помогает быстро подобрать базовые параметры, но не отменяет инженерного подхода. Автонастройка работает по алгоритму и не всегда учитывает изношенную механику, скрытый люфт, загрязненные направляющие, слабое крепление или нестандартную нагрузку.

Если запустить автонастройку на станке с механическими проблемами, привод может принять неисправное состояние за норму. В итоге параметры будут подобраны под дефект, а не под правильную работу. После этого сервосистема начнет компенсировать то, что нужно ремонтировать механически.

Поэтому перед настройкой важно проверить состояние оси: свободный ход, смазку, люфты, затяжку крепежа, ремни, муфты, подшипники и кабели. Хорошая настройка начинается не с меню драйвера, а с понимания реальной нагрузки.

Признаки, что настройки уже вредят сервоприводу

Неправильная настройка редко остается незаметной. Чаще оборудование заранее показывает, что режим работы выбран неверно.

Насторожить должны следующие симптомы:

• двигатель заметно греется даже без серьезной нагрузки;
• ось дрожит в неподвижном положении;
• при разгоне слышен гул или свист;
• привод уходит в ошибку по перегрузке;
• появляются сбои позиционирования;
• станок теряет повторяемость;
• поверхность детали становится волнистой;
• драйвер часто сообщает об ошибке энкодера;
• при торможении возникает авария по напряжению;
• после настройки вырос шум работы.

Если такие признаки появились после изменения параметров, модернизации, замены двигателя, драйвера, энкодера или механической передачи, нужно возвращаться к диагностике. Продолжать работу «пока едет» — плохая идея: сервопривод может выдержать несколько смен, но потом отказать в самый дорогой момент.

Как правильная настройка продлевает жизнь привода

Грамотная настройка сервопривода — это баланс между скоростью, точностью и ресурсом. Не всегда нужно выжимать из оси максимум динамики. В производстве важнее стабильность: чтобы станок одинаково вел себя утром, вечером, под нагрузкой и после тысячи циклов.

Правильный подход включает проверку паспортных данных сервомотора, параметров драйвера, типа энкодера, передаточного числа, допустимого тока, скорости, ускорения, торможения и особенностей механики. После этого выполняют тестовые перемещения, контролируют температуру, ток, вибрацию, ошибки следования и качество обработки.

Также важно сохранять резервные копии параметров. Нередко поломка начинается с того, что настройки были случайно изменены, сброшены после замены блока или переписаны без документации. Один сохраненный файл конфигурации может сэкономить часы простоя и защитить оборудование от повторной ошибки.

Сама по себе настройка нужна сервоприводу так же, как точная калибровка нужна измерительному прибору. Проблемы начинаются тогда, когда параметры подбираются без учета нагрузки, механики, обратной связи и реального режима работы. Завышенный ток, резкие ускорения, неправильный PID-регулятор, ошибки энкодера и неверные лимиты постепенно превращают точный узел в источник перегрева, вибраций и аварий.

Чтобы сервопривод служил долго, его нельзя настраивать «на глаз». Нужно видеть всю систему: двигатель, драйвер, кабели, энкодер, механику, ЧПУ и технологическую задачу. Тогда привод будет не бороться со станком, а помогать ему работать точно, плавно и без лишних остановок.
